4X2 سيارة إسعاف 5t شاحنة إطفاء شاحنة إطفاء جديدة وقديمة متاحة الشركات المصنعة مبيعات عالمية
وصف المنتج
المعلومات الأساسية
نموذج رقم
CLW
نوع
جوي
شهادة
ISO9000, CCC, TS16949, EPA, EEC, RoHS, CE
حجم
< 3000L
الانبعاثات القياسية
اليورو 4
نوع النقل
كتيب
الحمولة
5t
وقود
ديزل
العجلات
4 × 2
قوة حصان
150- 250hp
حالة
جديد
حزمة النقل
أكمل السيارة
تخصيص
5T
العلامة التجارية
دونغفنغ
الأصل
الصين
رمز النظام المنسق
2503000000
القدرة الإنتاجية
1000
مواصفات المنتج

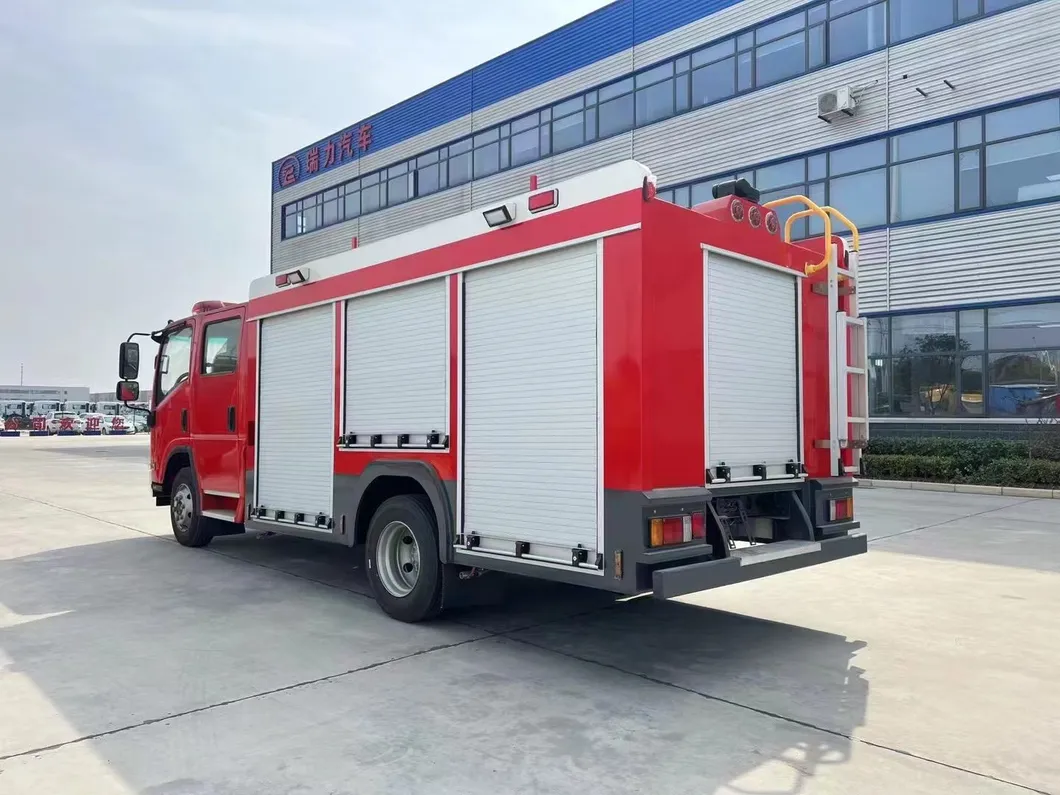

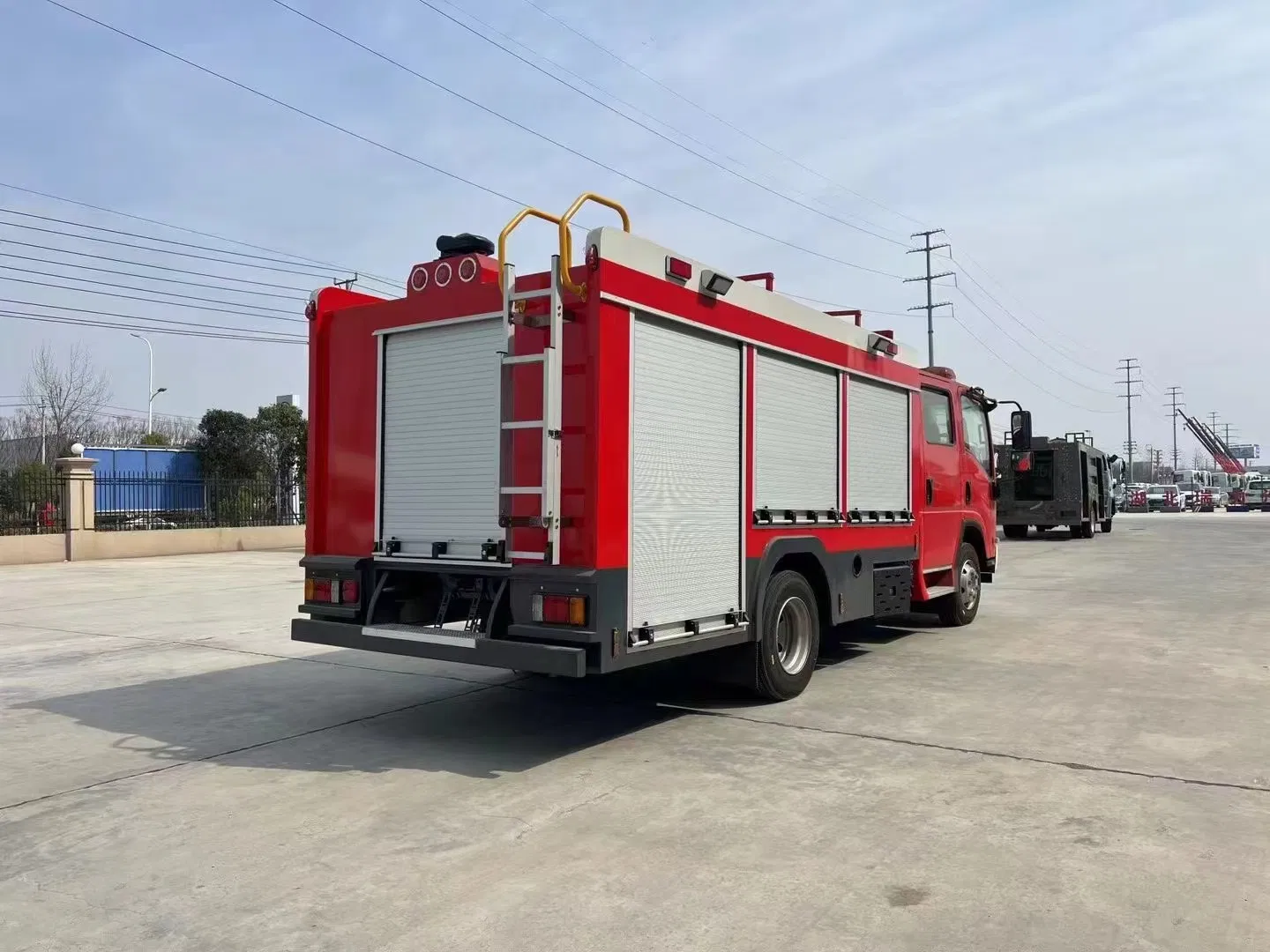

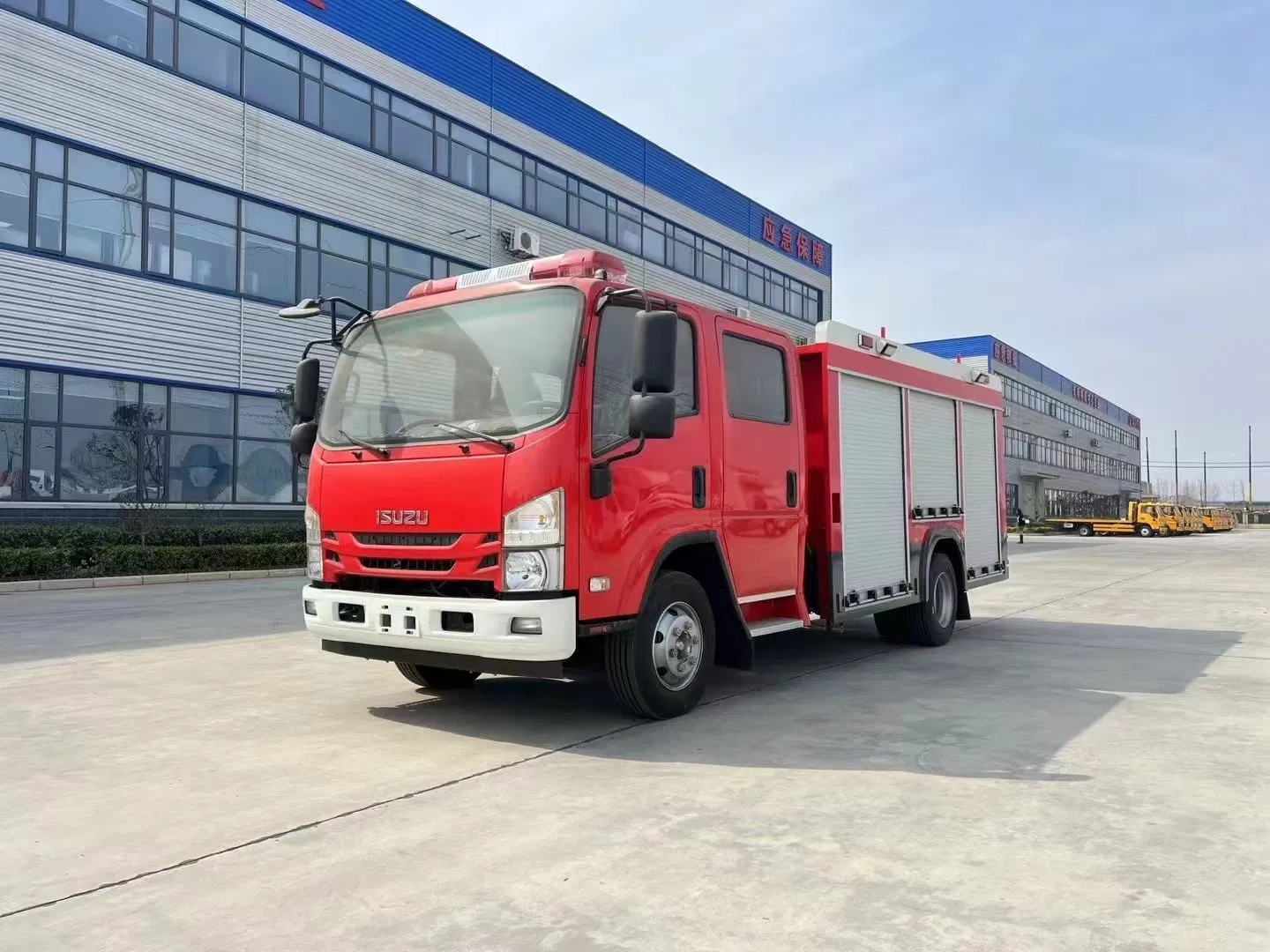

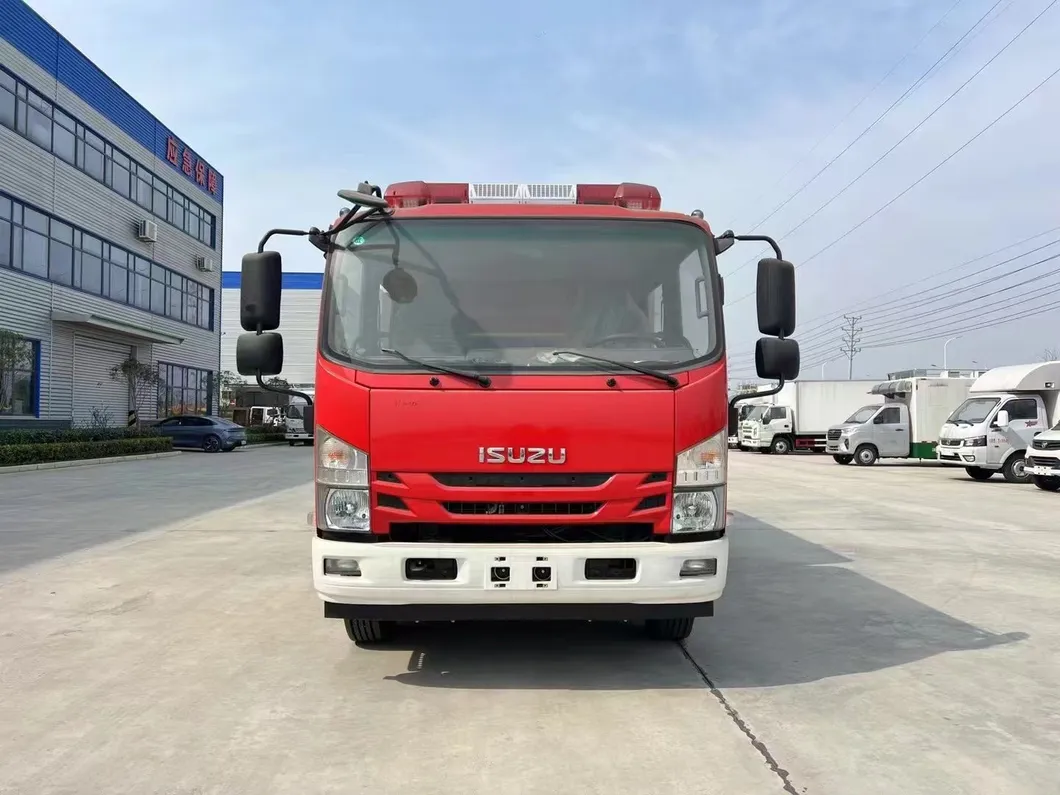

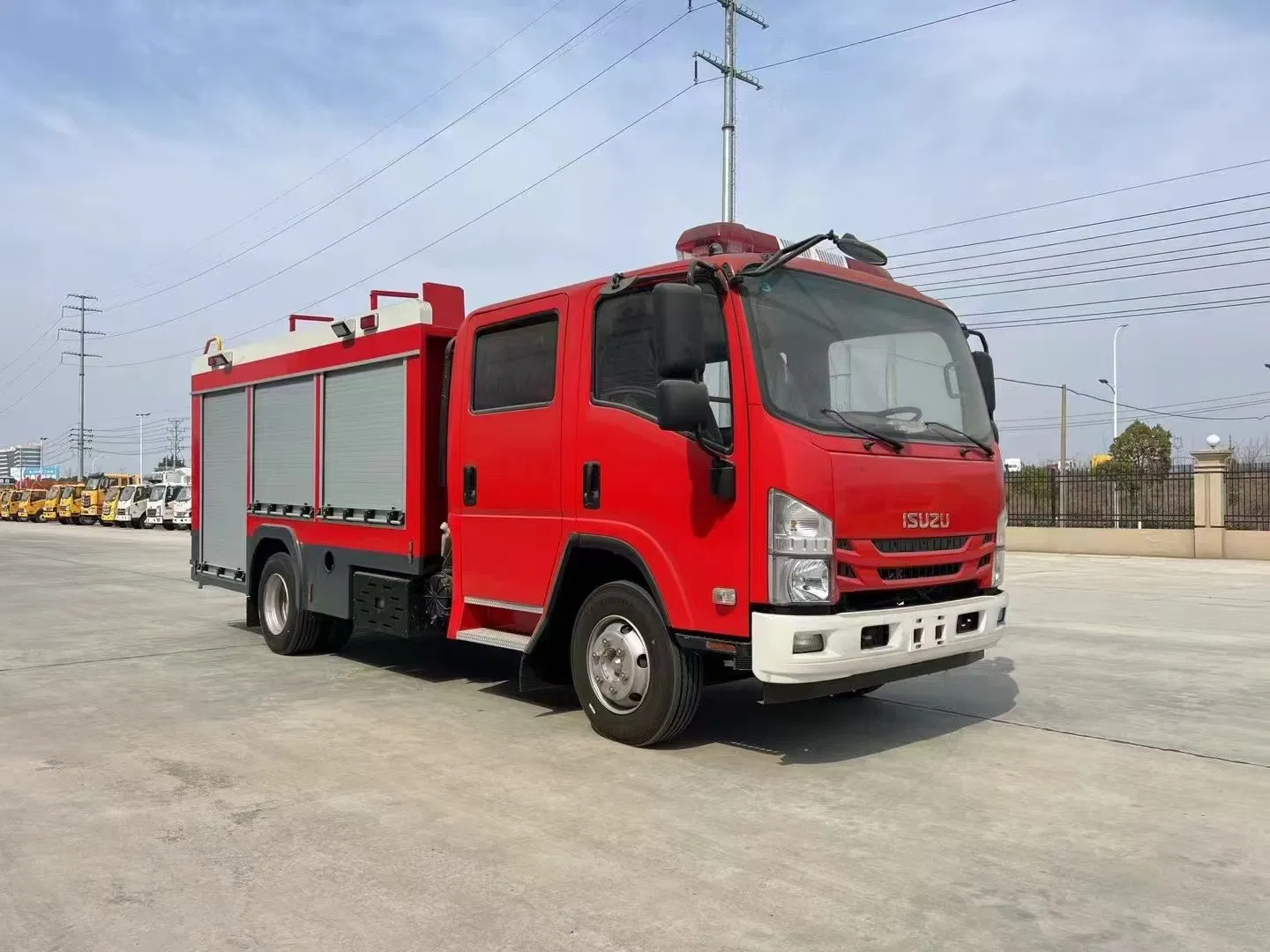

محرك النار الإسفنجي Isuzu 700P
(طراز السيارة: CLW5100GXFPM35 / شاحنة فوم الحريق ذات العجلات الطويلة)
(طراز الهيكل: QL1110ANKAY)
المواصفات الفنية
الهيكل والشاسيه
- الطراز: QL1110ANKAY
- المحرك: إيسوزو
- رقم الطراز: 4HK1-TCG 61
- القدرة: 139 كيلووات
- نوع الدفع: الدفع الخلفي
- قاعدة العجلات: 3815 مم
- معيار الانبعاثات: GB3847-2005، GB17691-2018
كابينة القيادة
الهيكل: رأس مسطح، وغرفة ركاب بأربعة أبواب بمقعد الصف المزدوج، وهيكل ملحوم بالإطار من الفولاذ بالكامل.
ضبط المقعد: 3 أشخاص في الصف الأمامي، و3 أشخاص في الصف الخلفي، ظهر المقعد الخلفي مع 3 كتائف مسند ظهر خاصة، وتجهيزات مع جهاز حماية من الصدمات.
قم بتركيب درابزين وسكة يدوية أمام المقعد. وفي الطريق إلى مكافحة الحرائق وإنقاذها، حمل رجال الإطفاء جهاز التنفس الهوائي بسرعة. وبعد وصولهم إلى موقع الحريق، دخلوا بسرعة عمليات مكافحة الحرائق والإنقاذ.
هيكل الكابينة: ركّب آلية دوران هيدروليكية مناسبة للانقلاب، مزوَّدة بجهاز أمان مانع للسقوط.
المعدات في الكابينة: باستثناء المعدات الأصلية للسيارة، قم بتركيب مفتاح التحكم في جهاز القوة، ومنبه 100 واط، ومفتاح مصباح الإنذار، إلخ.
خارج الكابينة: يتم تركيب مصباح إنذار طويل في مقدمة الكابينة.
خزان المياه والفوم
- السعة: المياه: 2550 كجم، الفوم: 1000 كجم
- المادة: خزان المياه: لوح فولاذي عالي الجودة، تتم معالجته باستخدام تقنية عالية مضادة للتآكل
- خزان الإسفنج: عالي الجودة 304 # فولاذ لا يصدأ
- الهيكل: يتم ضبط لوحات مقاومة التأرجح الرأسية والأفقية في الخزان لتقليل تأثير الماء على الخزان أثناء تشغيل السيارة، بحيث يتمتع الخزان بقوة وصلابة كافيتين.
- تم تزويد سقف الخزان بفتحة فتح سريعة لتسهيل وصول موظفي الصيانة. الخزان مزود بجهاز وحجب مرشح لمنع المضخة من امتصاص المياه وتشكيل دوامة، مما يؤثر على معدل التدفق.
- يتم تزويد الخزان بمؤشر مستوى الكرة العائمة من الفولاذ المقاوم للصدأ، والذي يمكنه عرض السعة على لوحة أجهزة القياس؛ ويتم تزويد القاع بمنفذ تفريغ مع صمام كروي.
- الخزان مزود بأنابيب تدفق زائد 76 مم، ومنفذ حقن واحد 76 مم على كل جانب من جوانب الحجرة لتسهيل إمداد المركبات الأخرى بالمياه.
- المعدات: فتحتان سكانيتان، مع جهاز قفل وفتح سريع؛ 2 مؤشرات مستوى السائل؛ منفذا مياه صرف مع صمام كروي من الفولاذ المقاوم للصدأ؛ منفذا حقن مياه (واحد لليسار واليمين).
- العملية: اللحام ثابت وموثوق به، وإزالة العيوب مثل الخبث المعدني واللحام الناتج عن النقص؛ وإجراء اختبار هيدروستاتيكي لمدة 24 ساعة بعد اللحام لضمان عدم حدوث تسرب.
نظام أنابيب ومضخة الحريق
مضخة إطفاء الحريق: مضخة إطفاء الحريق CB10 / 30 منخفضة الضغط
- ضغط تدفق منخفض 30 لترًا / ثانية
- الضغط: ضغط منخفض 1.0MPA
- نوع التركيب: الوضع الخلفي
- مضخة التفريغ: نوع الكباس مقاوم للتآكل
- وقت تحويل الماء هو 35 ثانية، وعمق الشفط هو 7 أمتار.
- درجة التفريغ القصوى: 85 كيلو باسكال
- خط شفط المياه: المضخة مزودة بمدخل ماء بقطر 100 مم، ويمكنها امتصاص الماء من مصدر المياه الطبيعي، وخزان سائل، وخزان حريق. مدخل المياه مزود بصمام فراشة بقطر 100 مم للتوصيل بخزان المياه.
- مخرج المياه: السقف مجهز بأنبوب مدفع حريق ومخرج مياه بطول 76 مم وصمام تحكم؛ يتم ضبط منفذ مياه واحد يتم التحكم فيه بواسطة صمام الكرة اليدوي مقاس 80 مم على الجانبين الأيسر والأيمن من غرفة المضخة.
- خط أنابيب حقن المياه: أنبوب حقن المياه بالمضخة قطره 65 مم، وصمام التحكم في الخزان؛ يوجد أنبوب لحقن المياه 65 مم على الجانبين الأيسر والأيمن من السيارة.
- أنبوب مياه الصرف: لحماية مضخة المياه وكل صمام كروي، يتم تركيب أنبوب مياه الصرف في خط الأنابيب، ويتم تزويده بصمامات كروية على التوالي.
- خلاط نسبة الرغوة: نوع المضخة الحلقية، 3%~6%
- خط أنابيب مياه التبريد: مجهز بخط أنابيب مياه تبريد وصمام تحكم متصل بمدخل أنبوب المياه ومخرجه لحماية مجمع الطاقة.
جهاز مراقبة الحريق
- الطراز: PL 24 بندقية النار
- معدل التدفق: 30 (لتر / ثانية)
- النطاق: المياه: 50 م، الفوم: 45 م
- الضغط: 1.0 ميجا باسكال
- الموقع: يوجد أعلى خزان المياه.
- التحكم: اعتمد تحكمًا يدويًا مع آلية القفل لتسهيل التشغيل.
توصيل الطاقة (PTO)
- النوع: مجمع قوة السندويشات كامل الطاقة
- وضع التبريد: نوع التبريد بالمياه القسرية
- وضع التشحيم: تشحيم الزيت من النوع الرشاش
- وضع التشغيل: يتم تشغيل مجمع القوة في لوحة أجهزة القياس في الكابينة، الأمر الذي يُعد ملائمًا وسلاسة.
- التركيب: يتوافق مجمع القوة مع المحرك، ويتم تركيبه بدقة، ولا يسقط بعد التركيب.

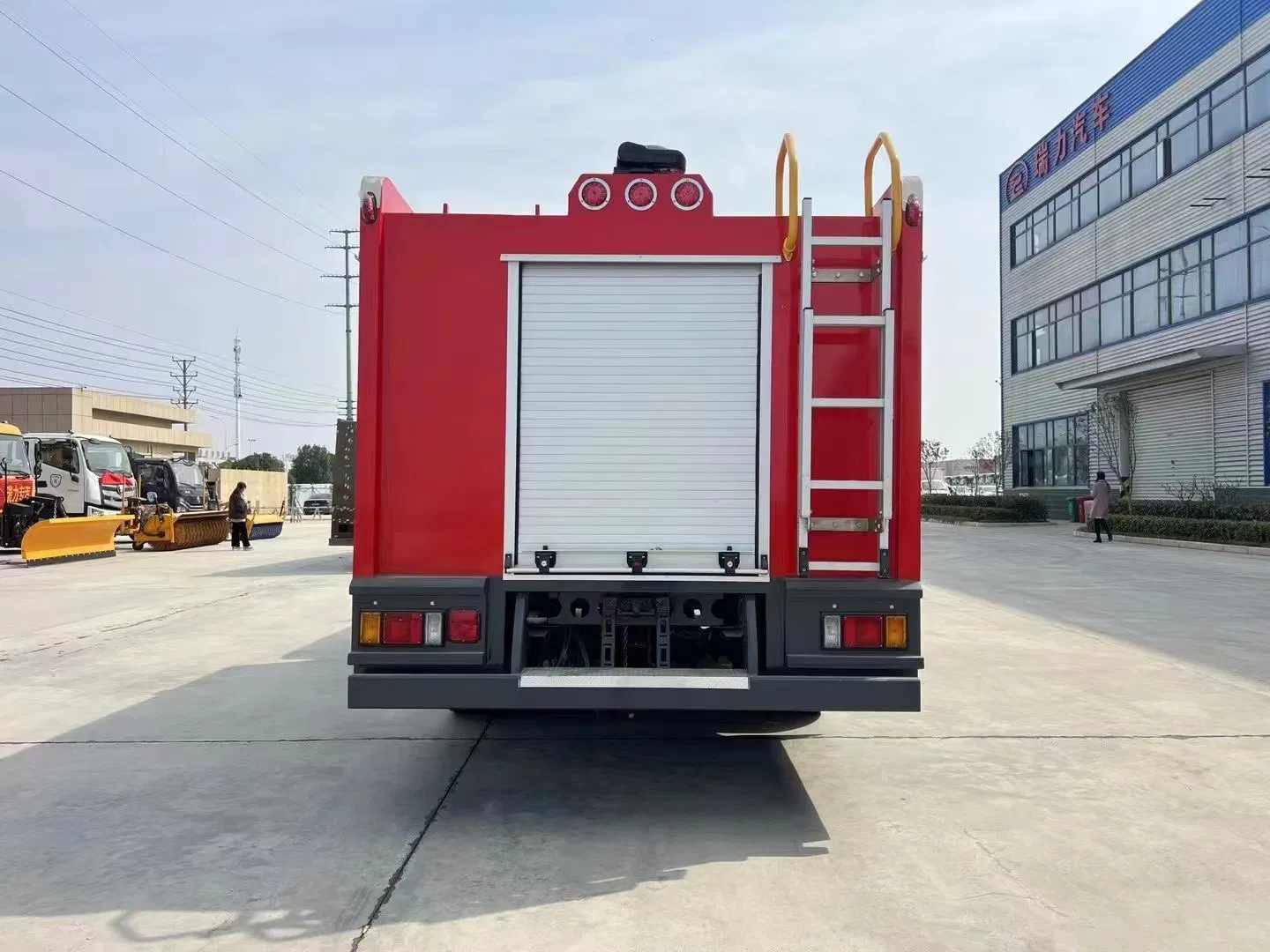

صندوق المعدات وغرفة المضخة
- المادة الرئيسية: الهيكل والجلد من فولاذ الكربون عالي الجودة؛ والحامل الداخلي مصنوع من سبيكة الألومنيوم واللوح الداخلي من الألمنيوم المؤكسد.
- الهيكل الأساسي: للهيكل الكلي، مقدمة صندوق المعدات، ظهر غرفة المضخة. مؤخرة حجرة المضخة مجهزة بلوحة أجهزة القياس ونظام التشغيل، وصندوق المعدات وغرفة المضخة مزودة بباب ستاري مقفل.
- يمكن ضبط المساحة حسب الإرادة، وصندوق المعدات مزود بفتحات تصريف.
- إن حامل الخراطيش وغرفة المضخة مجهزان بمصابيح لتلبية احتياجات الإضاءة الخاصة بإطفاء الحريق ليلاً.
- باب مغلاق سبيكة الألومنيوم الدوار: مقبض ومسمار قفل متين، وبدون تشوه، وأداء منع التسرب بعد تجربة دش الماء، لضمان عدم وجود ظاهرة تسرب. هناك مسامير برشمة في الزلاق على جانبي باب المغلاق لتجنب السقوط.
- المبدأ الأساسي للتوزيع: دمج معدات التصميم وفقا لتكوين القتال وعملية القتال؛ تصميم مختلف الاقواس المعدة وفقا لمبدأ السلامة الصحية؛ لا حاجة لأي أدوات تسلق لتناول أي من المعدات في الصندوق.
النظام الكهربائي
- يتم تزويد الجزء العلوي من الكابينة بمقاعد طويلة حمراء من مصابيح الإنذار الفاخرة. طاقة المنبه هي 100 واط.
- تم صنع خط السيارة بالكامل من عدة التوصيلات الكهربائية الكلية، ويتم استخدام السدادة المقاومة للماء عند نقطة التوصيل لضمان سلامة الخط.
- السقف مجهز بمصباح إضاءة واحد للحريق؛ ومصابيح إشارات السلامة أسفل جانبي السيارة، والعلامات الانعكاسية لعجينة الهيكل والذيل وفقًا للمعيار.
- يتم تركيب جميع صناديق المعدات مع مصابيح LED لتسهيل الإضاءة الليلية القتالية.
- يوجد مصباحان وامضان في الجزء العلوي من السيارة، ومصابيح إشارات السلامة وعاكس الاستجابة الجانبية في الجزء السفلي.
- أجهزة الإنذار، أضواء الإنذار، مصابيح وامض، الدوائر الكهربائية مستقلة، تم تركيب أجهزة التحكم في الكابينة.
- تتم حماية كافة الخطوط بواسطة الغلاف، ويتم استخدام ألوان مختلفة للتمييز بين نموذج الاتصال ووظيفته.
- المعدات الموجودة على لوحة أجهزة القياس في غرفة المضخة: مقياس مستوى السائل، مقياس السرعة، مقياس الضغط، مقياس التفريغ، مفتاح إضاءة صندوق المعدات، إلخ.
لوحة العدادات والمعدات المدمجة
- توجد لوحة أجهزة القياس في غرفة المضخة عند الطرف الخلفي للسيارة، مع لوحة تحكم وإضاءة كافية.
- جميع مقابض التحكم والمفاتيح وأضواء المؤشرات بالقرب من الشعار الصيني.
- هناك وصف لخطوات العملية؛ كل العلامات ثابتة ومرتفعة، ويمكنها تحمل تأثيرات درجة الحرارة والمناخ.
- تستخدم لوحة التشغيل لوحة من الألومنيوم عالية الجودة، جميلة ومتينة، الوزن الإجمالي خفيف.
- يتم ضبط نظام تشغيل غرفة المضخة في مؤخرة السيارة، دون مخرج ضغط، لضمان سلامة المشغل، كما توجد مصابيح لوحة.
الاحتياجات التقنية العامة
- يفى أداء السيارة ببنود GB7956 "متطلبات أداء محرك الحريق وطرق الاختبار".
- مظهر السيارة للحفاظ على سطحها بشكل معين، والامتثال للوائح ذات الصلة.
- كلها كانت محفوفةً بالحفاظ على كثافة معينة، بما يتماشى مع أحكام معيار المؤسسة.
- كل اللحام ثابت، وسلس، وسلس، وهو يتماشى مع أحكام معيار المؤسسة.
- يجب أن تحتوي جميع مفاتيح التشغيل وأجهزة القياس ورفوف المعدات والمركبات على لوحة أسماء متوافقة مع المواصفات.
مستندات السيارة
1) دليل تعليمات استخدام الهيكل 2) بطاقة ضمان جودة الهيكل 3) دليل صيانة الهيكل 4) شهادة تأهيل الهيكل 5) قائمة أدوات المركبة 6) مطاط عدد المحركات 7) احتكاك رقم الشاسيه 8) دليل تشغيل محرك الحريق 9) قائمة معدات إطفاء الحريق بمحرك الحريق 10) شهادة محرك الحريق 11) بطاقة خدمة تتبع شاحنات الإطفاء 12) قائمة تبادل الحماية من الحريق.
المعدات مجهزة بطاولة
| رقم الطلب | الاسم | الوحدة | الكمية | ملاحظات |
|---|---|---|---|---|
| 1 | خرطوم الحريق | الدرج | 12 | 13- أطوار 65-20 (6 أقراص) 13- أطوار 80-20 (4 أقراص) |
| 2 | أنبوب امتصاص المياه | الأرز | 8 | - |
| 3 | المياه - المصفاة | قطعة | 1 | - |
| 4 | مجمع مياه | قطعة | 1 | - |
| 5 | المياه في الأقسام | قطعة | 1 | - |
| 6 | مفتاح ربط أنبوب شفط المياه | الفرد | 2 | - |
| 7 | مفتاح ربط ماسورة الحريق الأرضية | قطعة | 1 | - |
| 8 | مفتاح ربط مياه الحريق تحت الأرض | قطعة | 1 | - |
| 9 | جسر الحزام | الفرد | 2 | - |
| 10 | قطعة قماش ملفوفة بحزام الماء | قطعة | 4 | - |
| 11 | خطاف حزام المياه | قطعة | 4 | - |
| 12 | فأس الموقد | قطعة | 1 | - |
| 13 | مكواة يائسة | قطعة | 1 | - |
| 14 | المجراف | قطعة | 1 | - |
| 15 | استخدم مطرقة | قطعة | 1 | - |
| 16 | كأس الخصر | قطعة | 1 | - |
| 17 | واجهة بقطر مختلف | واحد | 2 | أطوار الحزام أطوار 65 المتغيرة أطوار 80 |
| 18 | نفس نوع الواجهة | واحد | 1 | 100 أقطار |
| 19 | مفتاح مسدس الماء DC | الفرع | 1 | - |
| 20 | مسدس مياه الزهور | الفرع | 1 | - |
| 21 | مسدس رشاش من الفوم | الفرع | 1 | ص 8 |
| 22 | طفاية الحريق الجافة-الكيميائية | مع | 1 | 3 كجم، مسحوق جاف ABC |
